Configurazione MeterN per monitoraggio SOLO CONSUMI

[emans]

Buongiorno,

il mio sistema è composto da Solarjessie v 2.6a ed un contatore SDM220 modbus. L'intensione è di monitorare soltanto i consumi. Il problema è il seguente: le letture della tensione, corrente, cos ϕ e temperatura cpu funzionano alla perfezione, mentre la potenza istantanea ed i Kwh non vengono letti. Grazie dell'aiuto

[Flane]

Puoi postare una immagine di come hai configurato il meter dei consumi in metern, e puoi postare il contenuto del file /dev/shm/meter2.txt ?

Puoi inoltre postare la risposta che hai al test del main e live command in metern?

[emans]

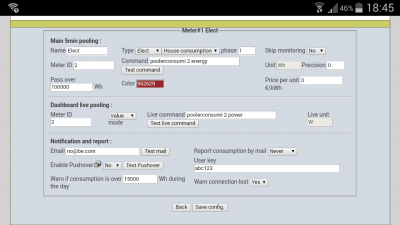

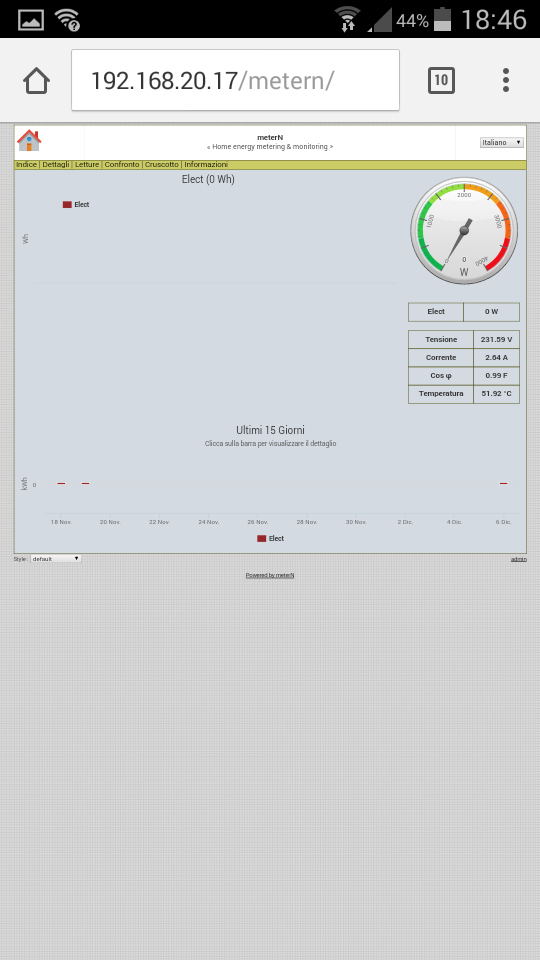

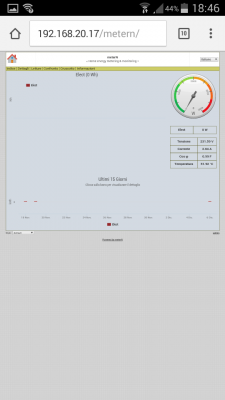

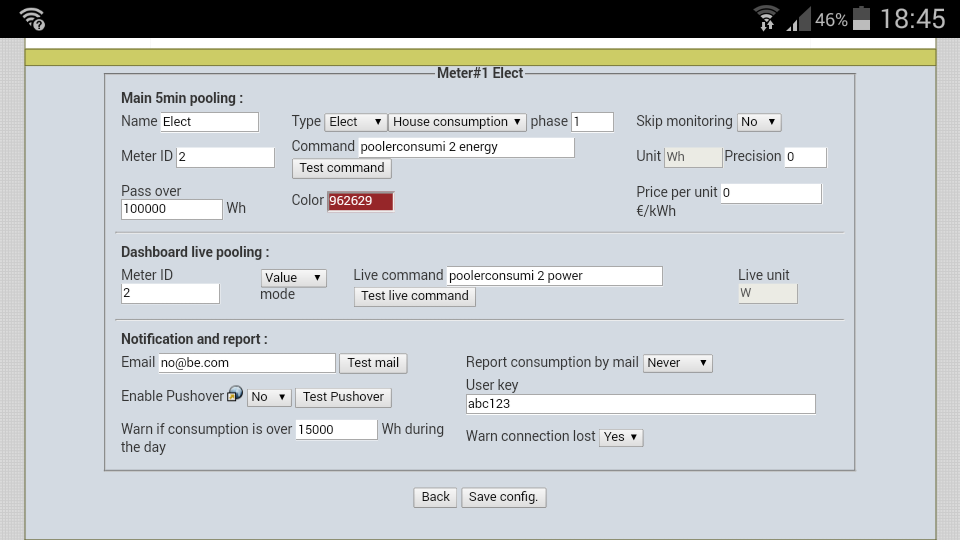

Ecco le schermate richieste.

[emans]

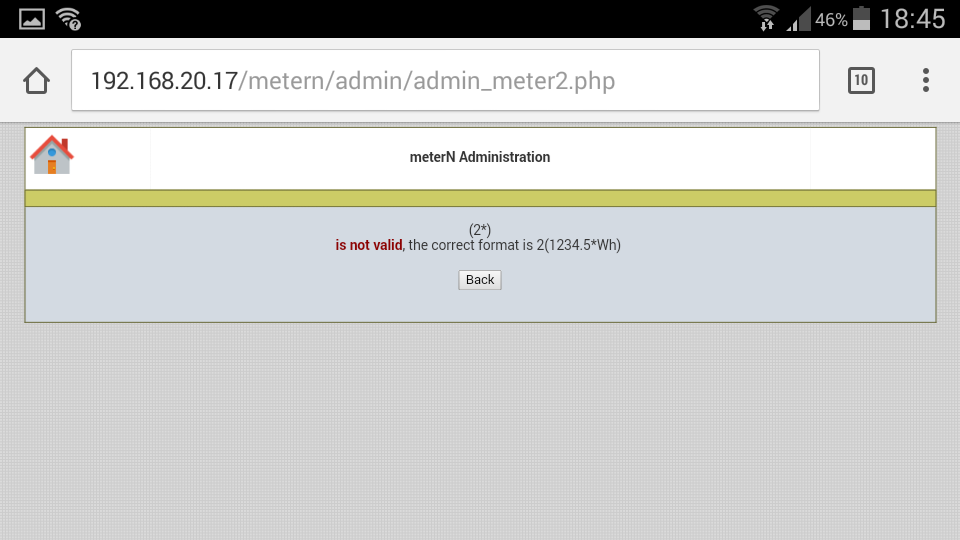

Ecco l'ultima

[Flane]

Ciao Emans,
come vedi il test ti dice che qualcosa non funziona e di conseguenza il monitoraggio non può funzionare.

Una REGOLA BASE di questo sistema di monitoraggio nel caso d'utilizzo dei contatori modbus è:
IL NUMERO DI METER (non l'ID ma il numero con cui si inserisce il misuratore in MeterN - menù a tendina in alto a SX) DEVE CORRISPONDERE ALL'INDIRIZZO MODBUS DEL CONTATORE

Il motivo è perchè le varie comapps che si occupano di leggere i contatori e di formattare i dati per MeterN, ricavano alcuni dati dal file di configurazione del relativo misuratore di metern /var/www/metern/config/config_metX.php (dove X è appunto il numero di meter visto sopra)

Tutta la mia immagine è stata preimpostata per monitorare produzione PV e consumi con una certa sequenza:
1 Produzione
2 Consumi
3 .....

Se tu vuoi monitorare solo i consumi, avrai in metern il solo meter 1 (infatti vedi nel titolo dell'ultima tua immagine: "Meter#1 Elect" ).
Non basta inserire ID 2 in quanto essendo il meter#1 alcune info saranno prese dal file config_met1.php (il 2 non esiste) e quindi vi sono diverse cosette da modificare.

Vediamo in ordine:

- fermare MeterN dalla pagina admin
- cancella tutti i vari file csv che trovi nella cartella /var/www/metern/data e sottocatelle varie
- impostare l'indirizzo del contatore dei consumi a 1 e riavviarlo
- modificare la seguente riga del file /var/www/metern/config/config_daemon.php :

Codice: Seleziona tutto

exec('pooler485 2 9600 /dev/metern > /dev/null 2>/dev/null &');

cambiarla in

Codice: Seleziona tutto

exec('pooler485 1 9600 /dev/metern > /dev/null 2>/dev/null &');

in questo modo leggerà il contatore con indirizzo 1
- nella pagina di configurazione di metern inserire:

Codice: Seleziona tutto

Meter ID 1
Command main: poolerconsumi 1 energy
Command Live: poolerconsumi 1 power

- Per gli indicatori devi poi editare il file /var/www/comapps/reqsdm.php e nelle varie righe modificare:

Codice: Seleziona tutto

meter2.txt in meter1.txt
e
2_1 in 1_1
2_2 in 1_2
2_3 in 1_3
2_4 in 1_4

- infine riavviare metern

Ora il test di metern dovrebbe funzionare ed anche il monitoraggio .... se non mi sono scordato qualcosa...

[ermi69]

Dio ti ringrazio....avevo lo stesso problema....non immaginavo proprio che il problema fosse il "numero" del contatore sdm.

Grazie ancora...

[emans]

Ciao
ho dovuto aggiornare l'id del contatore nel file reqsdm.php e funziona tutto alla perfezione. Il punto chiave che mi mancava di capire è la correlazione tra il numero del contatore in metern e l'id da assegnare al contatore. Grazie dell'aiuto e dell'ottimo lavoro svolto

[dolam]

ciao Flane
ogni tanto vado a fare una verifica del tuo splendido lavoro ed oggi ho riscaricato la versione 2.6a della tua immagine,
caricata nella SD ho immediatamente visualizzato il gauge del consumo sulla pagina indice.
Al momento sto usando solo la connessione all'SDM120 modbus ma non riesco a visualizzare il grafico, dipende dal fatto che non c'è l'inverter connesso?? devo eventualmente fare la procedura sopra indicata per visualizzare il grafico??
Grazie

[Massimo1234]

Scusate ma se emans metteva indirizzo 2 sul sdm
Senza cambiare nulla perché non poteva funzionare?

[Flane]

L'ho spiegato sopra perché non funziona se si monitorano solo i consumi.
In questo caso hai solo il meter 1 per i consumi e l'indirizzo del contatore deve essere 1


Inviato dal mio FEVER utilizzando Tapatalk
