Solarjessie v 2.4 - immagine preconfigurata di 123Solar e Meter

[Flane]

Ho appena controllato e purtroppo c'è un errore nel mio file zip originale.
Devo rifare tutto. Dovete pazientare un pò.
Vi comunico appena la ricarico.
Comunque avevo solo aggiornato metern ed il sistema per avere la compatibilità con RPI3

[Flane]

Ricaricata e corretto il link per la SolarJessie 2.5

[Flane]

Risolto il problema dei grafici vuoti nella pagina dettagli per i "sensori" in MeterN ver. 0.8.2.7.1

E' necessario sostituire il file programdetailed.php con il seguente:

Codice: Seleziona tutto

<?php
define('checkaccess', TRUE);
include('../config/config_main.php');
date_default_timezone_set($DTZ);

if (isset($_COOKIE['user_lang'])) {
    $user_lang = $_COOKIE['user_lang'];
} else {
    $user_lang = 'English';
}
include('../languages/' . $user_lang . '.php');

if (!empty($_GET['date1'])) {
    $date1 = $_GET['date1'];
} else {
    $date1 = FALSE;
}
$grid = array();

for ($i = 1; $i <= $NUMMETER; $i++) {
    include("../config/config_met$i.php");
    $check[$i] = $_GET["check$i"];
    if (${'TYPE' . $i} == 'Elect' && ${'PROD' . $i} != 0 && !isset($grid[${'PHASE' . $i}])) {
        $grid[${'PHASE' . $i}] = ${'PHASE' . $i};
    }
}

sort($grid);
$cnt   = count($grid);
$sscnt = 0;
$efcnt = 0;

for ($i = 0; $i < $cnt; $i++) {
    if (!empty($_GET["ss$i"])) { // Self-sufficiency
        $ss[$i] = $_GET["ss$i"];
        if ($ss[$i] != 0) {
            $selfsuff[$sscnt] = $ss[$i];
            $sscnt++;
        }
    }
    if (!empty($_GET["ef$i"])) { // Energy-flow
        $ef[$i] = $_GET["ef$i"];
        if ($ef[$i] != 0) {
            $energf[$efcnt] = $ef[$i];
            $efcnt++;
        }
    }
}

$log = "../data/csv/$date1";
if (file_exists($log)) {
    $file       = file($log);
    $contalines = count($file);

    $year  = substr($date1, 0, 4);
    $month = substr($date1, 4, 2);
    $day   = substr($date1, 6, 2);

    $unitlist = array();
    $metlist  = array();
    $nbrstack = 0;

    for ($i = 1; $i <= $NUMMETER; $i++) {
        if ($check[$i] == 'on') {
            array_push($metlist, $i);
            $stackname[$nbrstack] = "${'METNAME'.$i}";
            $color[$nbrstack]     = "#${'COLOR'.$i}";
            if (!in_array(${'UNIT' . $i}, $unitlist)) {
                array_push($unitlist, ${'UNIT' . $i});
            }
            $nbrstack++;
        }
    }

    if ($sscnt > 0 && !in_array('%', $unitlist)) {
        array_push($unitlist, '%');
    }
    if ($efcnt > 0 && !in_array('Wh', $unitlist)) {
        array_push($unitlist, 'Wh');
    }

    $stack  = array(
        array()
    );
    $EPtot  = array(
        array()
    );
    $ECtot  = array(
        array()
    );
    $ESStot = 0;

    for ($line_num = 2; $line_num < $contalines; $line_num++) {
        $pastline_num = $line_num - 1;
        $prevarray    = preg_split("/,/", $file[$pastline_num]);
        $array        = preg_split("/,/", $file[$line_num]);

        $prevhour    = substr($prevarray[0], 0, 2);
        $prevmin     = substr($prevarray[0], 3, 2);
        $prevUTCdate = strtotime($year . '-' . $month . '-' . $day . ' ' . $prevhour . ':' . $prevmin);
        $prevUTCdate *= 1000;

        $SDTE   = $array[0];
        $hour   = substr($SDTE, 0, 2);
        $minute = substr($SDTE, 3, 2);

        if ($line_num == ($contalines - 1) && $minute == '00' && $hour == '00') {
            $epochdate = strtotime(date("$year$month$day")) + 86400;
        } else {
            $epochdate = strtotime($year . '-' . $month . '-' . $day . ' ' . $hour . ':' . $minute);
        }
        $epochdate *= 1000;

        $nbrstack = 0;
        for ($i = 1; $i <= $NUMMETER; $i++) {
            if ($check[$i] == 'on') {
                $val_first = null;
                $val_last  = null;

                if (isset($array[$i])) {
                    $val_first = trim($prevarray[$i]);
                }
                if (isset($prevarray[$i])) {
                    $val_last = trim($array[$i]);
                }
                if (${'TYPE' . $i} != 'Sensor' && !empty($val_first) && !empty($val_last) && $line_num > 1 && $epochdate - $prevUTCdate == 300000) { // meter
                    settype($val_first, 'float');
                    settype($val_last, 'float');
                    if ($val_first <= $val_last) {
                        $val_last -= $val_first;
                    } else { // counter pass over
                        $val_last += ${'PASSO' . $i} - $val_first;
                    }

                    $val_last                    = round($val_last, ${'PRECI' . $i});
                    $stack[$nbrstack][$line_num] = array(
                        $epochdate,
                        $val_last
                    );
                    $nbrstack++;
                } elseif (${'TYPE' . $i} == 'Sensor' && $line_num > 1 && !empty($val_last)) { // sensor
                    settype($val_last, 'float');
                    $val_last                    = round($val_last, ${'PRECI' . $i});
                    $stack[$nbrstack][$line_num] = array(
                        $epochdate,
                        $val_last
                    );
                    $nbrstack++;
                }

            }
            if ($sscnt > 0 || $efcnt > 0 && ${'TYPE' . $i} == 'Elect' && ${'PROD' . $i} != 0 && $epochdate - $prevUTCdate == 300000) {
                if (!empty($array[$i]) && !empty($prevarray[$i])) {
                    if ($prevarray[$i] > $array[$i]) {
                        $value = $array[$i] + ${'PASSO' . $i} - $prevarray[$i];
                    } else {
                        $value = $array[$i] - $prevarray[$i];
                    }
                } else {
                    $value = 0;
                }
                $ph = ${'PHASE' . $i}; // ?
                if (${'PROD' . $i} == 1) {
                    if (!isset($EPtot[$ph][$line_num])) {
                        $EPtot[$ph][$line_num] = 0;
                    }
                    $EPtot[$ph][$line_num] += $value;
                } else {
                    if (!isset($ECtot[$ph][$line_num])) {
                        $ECtot[$ph][$line_num] = 0;
                    }
                    $ECtot[$ph][$line_num] += $value;
                }
            }
        } // each meters

        $ssstack = 0;
        $efstack = 0;
        if ($sscnt > 0 || $efcnt > 0 && $line_num > 1) {
            for ($i = 0; $i < $sscnt; $i++) { // Self-sufficiency
                $ph   = (int) $selfsuff[$i];
                $EP5m = $EPtot[$ph][$line_num];
                $EC5m = $ECtot[$ph][$line_num];
                if (!isset($CONSOtot)) {
                    $CONSOtot = 0;
                }
                $CONSOtot += $EC5m;
                if ($EP5m > 0 && $EC5m > 0) {
                    $EGR5tot = round((($EP5m / $EC5m) * 100), 1);
                } else {
                    $EGR5tot = 0;
                }
                if ($EGR5tot > 100) {
                    $EGR5tot = 100;
                }

                if ($EP5m > 0) {
                    if ($EP5m > $EC5m) {
                        $ESStot += $EC5m;
                    } else {
                        $ESStot += $EP5m;
                    }
                }

                $stack[$ssstack + $nbrstack][$line_num] = array(
                    $epochdate,
                    $EGR5tot
                );

                $stackname[$ssstack + $nbrstack] = "$lgSELFS$selfsuff[$i]";
                $color[$ssstack + $nbrstack]     = "#AA4643";
                $ssstack++;

            } // each phase

            for ($i = 0; $i < $efcnt; $i++) { // Energy-flow
                $ph                                                = (int) $energf[$i];
                $flow                                              = $EPtot[$ph][$line_num] - $ECtot[$ph][$line_num];
                $stack[$efstack + $ssstack + $nbrstack][$line_num] = array(
                    $epochdate,
                    $flow
                );

                $stackname[$efstack + $ssstack + $nbrstack] = "$lgENERGYF$energf[$i]";
                $color[$efstack + $ssstack + $nbrstack]     = "#AA4643";
                $efstack++;
            }
        }
    } // End of foreach

    $dday = date($DATEFORMAT, mktime(0, 0, 0, $month, $day, $year));

    settype($titledate, "string");
    $title = "$lgDETAILEDOFTITLE $dday $titledate";

    if ($sscnt > 0) {
        $CONSOtot = round($CONSOtot / 1000, 3);
        $ESStot   = round($ESStot / 1000, 3);
        $ESSratio = round((($ESStot / $CONSOtot) * 100), 1);

        $title .= "($ESSratio% $lgAUTONOM $ESStot/$CONSOtot kWh)";
    }

    $data    = array();
    $cntunit = count($unitlist);

    # // Return datas via json
    $j = 0;
    for ($i = 1; $i <= $NUMMETER; $i++) {
        if ($check[$i] == 'on') {
            sort($stack[$j]);
            for ($h = 0; $h < $cntunit; $h++) {
                if ($unitlist[$h] == ${'UNIT' . $i}) {
                    $thisyaxis = $h;
                }
            }
            $data[$j] = array(
                'name' => $stackname[$j],
                'data' => $stack[$j],
                'yAxis' => $thisyaxis,
                'type' => 'areaspline',
                'color' => $color[$j],
                'dashStyle' => 'Solid'
            );
            $j++;
        }
    }

    $cnttotstck = $nbrstack + $ssstack;
    if ($sscnt > 0) {
        for ($h = 0; $h < $cntunit; $h++) {
            if ($unitlist[$h] == '%') {
                $thisyaxis = $h;
            }
        }

        for ($i = $nbrstack; $i < $cnttotstck; $i++) {
            sort($stack[$i]);
            $data[$i] = array(
                'name' => $stackname[$i],
                'data' => $stack[$i],
                'yAxis' => $thisyaxis,
                'type' => 'spline',
                'color' => '#0B610B',
                'dashStyle' => 'Dash'
            );
        }
    }

    $cnttotstck2 = $cnttotstck + $efstack;

    if ($efcnt > 0) {
        for ($h = 0; $h < $cntunit; $h++) {
            if ($unitlist[$h] == 'Wh') {
                $thisyaxis = $h;
            }
        }

        for ($i = $cnttotstck; $i < $cnttotstck2; $i++) {
            sort($stack[$i]);
            $data[$i] = array(
                'name' => $stackname[$i],
                'data' => $stack[$i],
                'yAxis' => $thisyaxis,
                'type' => 'spline',
                'color' => '#BBAA00',
                'dashStyle' => 'Dash'
            );
        }
    }

    $jsonreturn = array(
        'data' => $data,
        'title' => $title
    );
} else {
    $jsonreturn = array(
        'data' => null,
        'title' => 'No Data'
    );

}
header("Content-type: text/json");
echo json_encode($jsonreturn);
?>

In allegato il file già pronto.

[miki8989]

ciao

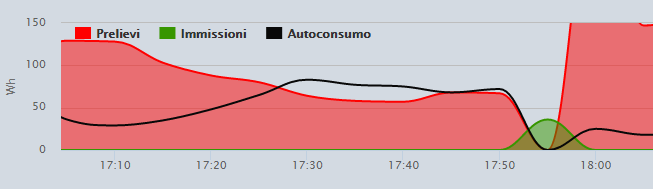

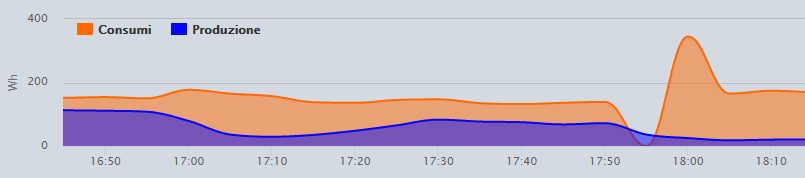

e da qualche giorno che noto dei strani "buchi" nella curva dei consumi


e dei prelievi


mentre per i meter di autoconsumo, prelievo etc sono tutti regolari...

grazie

[Flane]

Prova a modificare i parametri -w è -j in quanto ogni tanto perde delle letture.

[testos]

Buongiorno,

ho provato di Usare il image 2.5 ed installarlo sul nostro rasp.
pero quando provo a leggere il contatore mi porta dei errori...

root@raspberrypi:/home/pi# sdm120c -a 2 -P N -b 2400 /dev/ttyUSB0
20160728-14:13:13.327693: sdm120c(24521) Problem locking serial device /dev/ttyUSB0.
20160728-14:13:13.330687: sdm120c(24521) Unable to get lock on serial /dev/ttyUSB0 for 24521 in 0s: still locked by 23054.
20160728-14:13:13.340502: sdm120c(24521) Try a greater -w value (eg -w2).

il Cabelaggi fisico e l Interfaccia USB sono a posto, provato con il PC.

avete un idea dove ce il problema?

[Flane]

Quando provi a mano la lettura del contatore devi assicurarti che il pooler485 non sia in funzione, e che non siano quindi già in atto altri processi che tentano di leggere il contatore.
In caso ci siano altri processi attivi andrà in lock il bus se nn usi il parametro -w

Fermare metern non sempre ferma il pooler485, pertanto devi controllare che non ci siano altri processi attivi, ed in caso positivo devi killarli.

Codice: Seleziona tutto

ps aux | grep pooler485
ps aux | grep sdm120c

Se qualche processo è attivo killalo.
poi eventualmente per la lettura a mano usa anche il parametro -w

Codice: Seleziona tutto

sdm120c -a 2 -P N -b 2400 -w10 -z3 -j5 /dev/ttyUSB0

E poi la velocità del contatore deve essere impostata a 9600, in caso contrario è necessario modificare il /var/www/comapps/pooler485.php

[rolandd]

flane visto che non riesco a installare 123solar e meten da solo su jessie full quando hai tempo puoi creare un immagine usando jessie full e non lite?

[Flane]

Rolandd, nell'immagine SolarJessie 2.5 è già compresa anche l'interfaccia grafica di Raspbian, abilitabile in modo molto semplice dall'utility raspi-config, che mi sembra sia quello che cerchi.

Per ottenerla mi è bastato aggiornare il sistema come da wiki.

Credo puoi comprendere che non posso mettermi a fare immagini personalizzate a tutti ....
ho anch'io un lavoro, una famiglia e mille altri impegni ....

Fare questa immagine mi è costata un sacco di tempo, ed ora aggiornarla è un conto, rimettermi a farne una ex-novo non ci penso proprio !!!
Solo per caricarla e metterla online a disposizione di tutti, mi ci vogliono più di 8 ore con la mia ADSL

[Flane]

Rolandd, nell'immagine SolarJessie 2.5 è già compresa anche l'interfaccia grafica di Raspbian, abilitabile in modo molto semplice dall'utility raspi-config, che mi sembra sia quello che cerchi.

Per ottenerla mi è bastato aggiornare il sistema come da wiki.

Credo puoi comprendere che non posso mettermi a fare immagini personalizzate a tutti ....
ho anch'io un lavoro, una famiglia e mille altri impegni ....

Fare questa immagine mi è costata un sacco di tempo, ed ora aggiornarla è un conto, rimettermi a farne una ex-novo non ci penso proprio !!!
Solo per caricarla e metterla online a disposizione di tutti, mi ci vogliono più di 8 ore con la mia ADSL
