Connessioni interfaccia USB all'inverter POWER ONE/ABB

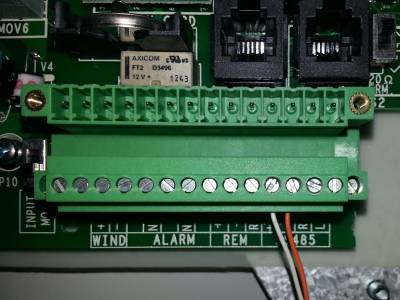

Di seguito trovate un esempio di collegamento del convertitore RS485-USB ad un inverter ABB-PowerOne PVI-3.0

La connessione della seriale all'inverter va fatta assolutamente ad inverter spento e sezionato sia lato alternata (lato rete elettrica) che lato continua (lato pannelli solari).

Collegate:

  • il polo A dell'adattatore USB con il polo +Tx dell'inverter
  • il polo B dell'adattatore USB con il polo -Rx dell'inverter

Nel caso ci fosse la necessità (reti bus lunghe), gli inverter Power One / ABB hanno un interruttore che permette di attivare una resistenza interna di terminazione del bus:

Queste sono le specifiche fornite da ABB (PowerOne) per il cavo da utilizzare:

Per approfondimenti sul cavo da utilizzare: Cavi per seriale RS485 e cavi LAN
