SCENARIO 3 - Configurazione di MeterN per monitoraggio dei soli Consumi (monofase)

MeterN - Scenario 3

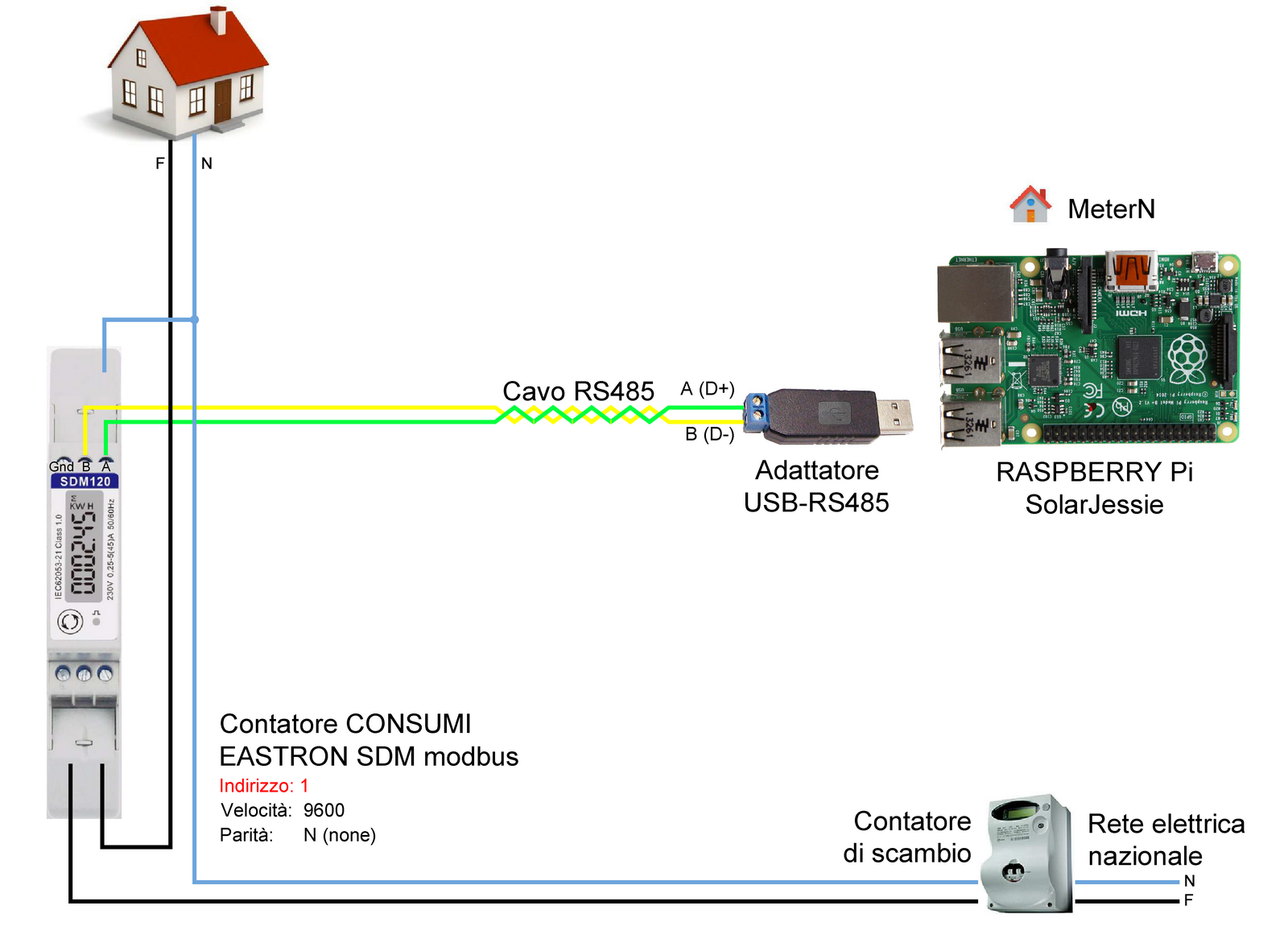

La presente guida riguarda la configurazione di MeterN preinstallato sull'immagine SolarStretch con lettura di:

  • Consumo: da contatore modbus

Per questo scenario è necessario disabilitare 123Solar con il comando:

sudo -s
cd /..
systemctl disable 123solar


E' inoltre necessario configurare il contatore per la lettura dei consumi con indirizzo 1, velocità 9600 e parità N come indicato nella specifica GUIDA

Infine è necessario modificare il file config_daemon.php per inserire i corretti parametri di lettura del contatore.
Per questo da terminale digitare:

nano /var/www/metern/config/config_daemon.php

e modificate la seguente riga:

exec("pooler485 2 9600 /dev/ttyUSB0 > /dev/null 2>/dev/null &");

inserendo l'indirizzo 1 del contatore dei consumi come di seguito:

exec("pooler485 1 9600 /dev/ttyUSB0 > /dev/null 2>/dev/null &");

1 Configurare i METERS (Misuratori)

Non ci resta ora che configurare i vari meters (cioè misuratori) di MeterN.

Per configurare MeterN procederemo mediante la pagina web di amministrazione, accessibile al seguente indirizzo:

http://IP_RASPBERRY/metern/admin/

All'accesso verrà chiesto il login a cui risponderete con admin e password che avete definito nella fase di configurazione dell'immagine. Si aprirà quindi il menù di configurazione di MeterN, molto simile a quello di 123solar.
\\Il pulsante rosso/verde serve per attivare/disattivare MeterN.

Selezionare “Main configuration” compilate i campi come di seguito:
Number of meters: inserite

  • 1 nel caso vogliate solo monitorare solo i vostri consumi domestici (potete eventualmente aggiungere in un secondo momento ulteriori misuratori)


Localization: Impostate come Timezone Europe/Rome, e premete poi sul bottone “Edit Location”, per individuare sulla mappa il vostro edificio, cliccatevi e saranno riportate le coordinate geografiche (Latitudine e Longitudine) nei rispettivi campi. Chiudete la mappa cliccando sulla X in alto a destra.

Controllate poi che i restanti campi siano impostati come nella figura precedente.

Salvare cliccando sul bottone ”Save config” e quindi cliccare su “Back” per tornare al menu.

I misuratori (o meter) di MeterN rappresentano le varie grandezze che vogliamo monitorare e loggare con il software.
Selezionare ora “Configure your meter(s)/sensor(s)”

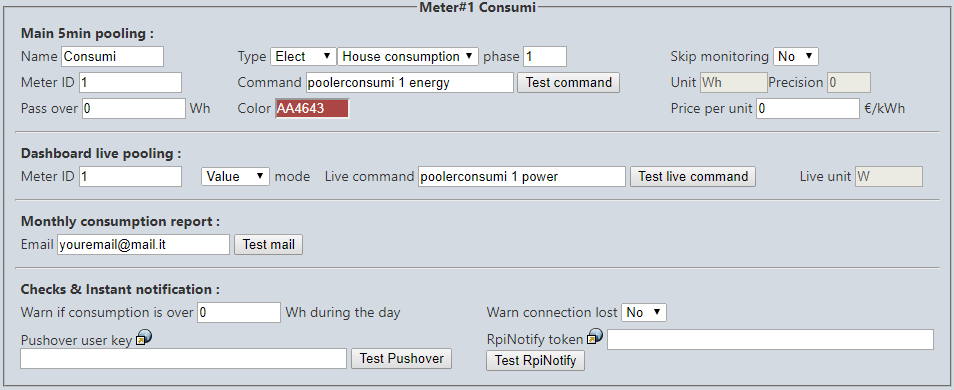

1.3.1 Misuratore 1 – Consumi

Selezionate ora il misuratore 2 nel menù a tendina in alto a sinistra
Compilate i campi come da figura ed in particolare inserite:
Main pooling:
Command: poolerconsumi 1 energy

Dashboard live pooling:
Live command: poolerconsumi 1 power

Inserite inoltre la vostra Email nel rispettivo campo se volete abilitare le notifiche via email Cliccate sul bottone “Save config” per salvare le modifiche

1.3.6 Impostazione “Price per unit”

All’interno di ogni misuratore avrete notato essere presente una voce “Price per unit”.

Questo rappresenta il costo pagato o incassato per unità €/Wh ( ed esempio il costo che paghiamo per ogni kWh prelevato dalla rete)

I valori riportati per questo campo nelle immagini precedenti sono esemplificativi, e dovete pertanto inserire i vostri valori, che potete ricavare secondo le semplici indicazioni seguenti:

  • 1 Consumi: in questo scenario i consumi rappresentano anche i prelievi dalla rete e pertanto il consumo che troverete riportato nella vostra bolletta elettrica. In questo caso vi basterà inserire il consumo medio a kWh desumibile dalla bolletta. (Ad esempio se mediamente ricevete una bolletta bimestrale di 60 € a fronte di un consumo di 240 kWh il valore da inserire sarà: 60/(240 x 1000)= 0,00025 €/Wh – vi consiglio di fare questa media sulle bollette dell’ultimo anno)

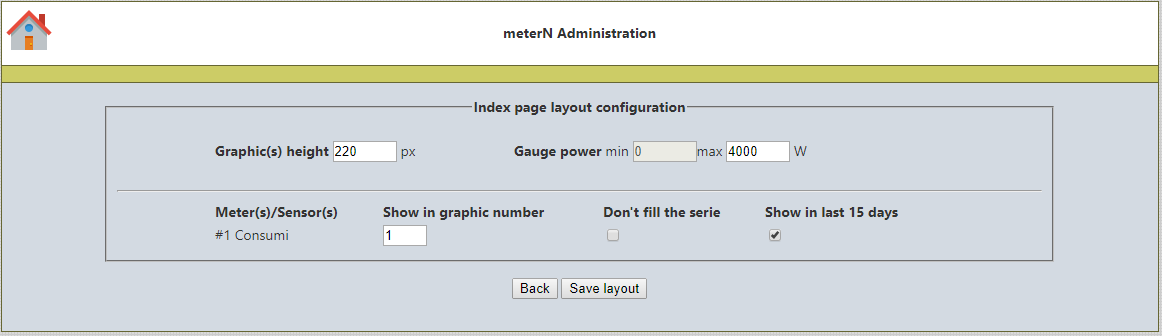

Selezionare “Index layout configuration”

Questa pagina vi permette di definire quale sarà l’aspetto dell’interfaccia web di metern ed in particolare:

  • Graphic(s) height : è l'altezza in pixel dei grafici presenti in Index page
  • Gauge power : è il valore minimo e massimo che viene rappresentato sul gauge a DX dello schermo (nel caso di soli consumi il valore minimo non sarà editabile ma fisso ed eguale a 0)
  • Show graphics in number: vi permette di definire quanti grafici saranno visualizzati, e quali misuratori (meters) saranno visualizzati sullo stesso grafico
  • Don’t fill the serie: il flag abilita o disabilita il riempimento del grafico. Nel caso in cui si flagga questa casella il misuratore in questione sarà visualizzato come una semplice linea, in caso contrario verrà visualizzata un’area riempita.
  • Show in last 15 days: potete selezionare quali misuratore visualizzare nel grafico degli ultimi 15 giorni
  • Max power: definisce il valore di fondo scala per il visualizzatore dei consumi/produzione istantanei

Compilate i campi come da figura. Cliccate sul bottone “Save layout” per salvare le modifiche e premete il tasto “Back” per tornare al menù principale.

2 Configurare gli INDICATORS (Indicatori)

Gli Indicators si differenziano dai Meters per il fato che mentre i valori letti dai Meters vengono poi salvati sulla scheda SD (cioè loggati), gli Indicators rappresentano invece dei parametri che vengono solo visualizzati a video nel loro valore istantaneo che assumono in quel momento. Nessuno di questi valori viene salvato.

Vediamo di seguito alcuni esempio di indicatori che possiamo già inserire e che visualizzano gli altri parametri elettrici che ci restituisce il contatore modbus. In wiki sono poi riportati ulteriori indicatori ottenibili aggiungendo al nostro Raspberry vari sensori per la rilevazioni di alcune grandezze come temperatura, pressione atmosferica, umidità, ecc..

Dalla pagina principale di amministrazione selezionare ora “Configure indicator(s) (No logged)”

Inserite quindi il numero di indicatori che intendete inserire. Negli esempi di seguito sono 3.

Dalla versione 0.8 di MeterN non è più possibile inserire direttamente dei comandi nel campo command degli indicatori ma è necessario passare per uno script esterno. Per questo motivo è stato predisposto lo script reqsdm.php che contiene già i comandi per gli indicatori più ricorrenti (come tensione, corrente, cos fi ….) ma è possibile editarlo ed aggiungere eventualmente ulteriori comandi.

Prima di tutto è necessario modificare il file reqsdm.php per inserire i corretti parametri di lettura del contatore.
Per questo da terminale digitare:

nano /var/www/comapps/reqsdm.php

e modificate la seguente riga:

$outstr =  exec('cat /dev/shm/metern2.txt | egrep "^2_1\(" | grep "*V)"');

inserendo l'indirizzo 1 del contatore dei consumi come di seguito:

$outstr =  exec('cat /dev/shm/metern1.txt | egrep "^1_1\(" | grep "*V)"');


anche la seguente riga:

$outstr =  exec('cat /dev/shm/metern2.txt | egrep "^2_2\(" | grep "*A)"');

in

$outstr =  exec('cat /dev/shm/metern1.txt | egrep "^1_2\(" | grep "*A)"');


anche la seguente riga:

$outstr =  exec('cat /dev/shm/metern2.txt | egrep "^2_3\(" | grep "*Hz)"');

in

$outstr =  exec('cat /dev/shm/metern1.txt | egrep "^1_3\(" | grep "*Hz)"');


ed infine la seguente riga:

$outstr =  exec('cat /dev/shm/metern2.txt | egrep "^2_4\(" | grep "*F)"');

in

$outstr =  exec('cat /dev/shm/metern1.txt | egrep "^1_4\(" | grep "*F)"');

2.1.1 Indicatore 1 - Tensione

Compilate TUTTI i campi come da figura ed in particolare inserite:
Command: reqsdm tensione

2.1.2 Indicatore 2 - Corrente

Compilate TUTTI i campi come da figura ed in particolare inserite:
Command: reqsdm corrente

2.1.3 Indicatore 3 – Cos fi (fattore di potenza)

Compilate TUTTI i campi come da figura ed in particolare inserite:
Command: reqsdm cospi

2.1.4 Indicatore 4 – Temperatura CPU

Compilate TUTTI i campi come da figura ed in particolare inserite:
Command: reqsdm cpu-temp

3 Test MeterN

E’ possibile eseguire alcuni test tramite l’interfaccia web di amministrazione per assicurarci che tutto sia stato configurato correttamente.

Per ogni misuratore eseguiremo il test di lettura dei valore istantaneo e medio utilizzando gli appositi pulsanti che si trovano nelle rispettive pagine di configurazione del misuratore. Colleghiamoci con il browser alla pagina web di amministrazione, accessibile al seguente indirizzo:

http://IP_RASPBERRY/metern/admin/

logghiamoci con le credenziali che abbiamo inserito precedentemente (admin e la password inserita in precedenza) e clicchiamo su “Configure your meter(s)/sensor(s)”

Selezioniamo ora nel menù a tendina in alto a sinistra il misuratore ( 1 – Consumi) e clicchiamo sul pulsante “Test command” Rispondiamo OK alla richiesta di stoppare momentaneamente MeterN e verifichiamo che vi venga restituito: In caso vi venga restituito un errore dovete ricontrollare la configurazione del misuratore, del file config_daemon.php del file pooler485.sh.

Eseguiamo ora un secondo test cliccando sul pulsante “Test live command”

Rispondiamo OK alla richiesta di stoppare momentaneamente MeterN e verifichiamo che vi venga restituito:
Anche in questo caso se vi viene restituito un errore dovete ricontrollare la configurazione del misuratore, del file config_daemon.php del file pooler485.sh.

E’ possibile eseguire allo stesso modo dei test anche per i vari indicatori che abbiamo inserito in MeterN. Colleghiamoci con il browser alla pagina web di amministrazione, accessibile al seguente indirizzo:

http://IP_RASPBERRY/metern/admin/

logghiamoci con le credenziali che abbiamo inserito precedentemente (admin e la password inserita in precedenza) e clicchiamo su “Configure indicator(s) (No logged)”

Per ogni indicatore possiamo effettuare la verifica cliccando sul rispettivo pulsante “Test command”

4 Avvio MeterN

Se avete eseguito tutto correttamente ed anche i test sono andati a buon fine, non ci resta che avviare MeterN.

Dalla pagina di amministrazione , clicchiamo sul pulsante rosso per attivare MeterN
Una volta che appare il pulsante verde ON, non ci resta che aprire la pagina Web di MeterN e goderci il risultato del nostro duro lavoro:

http://IP_RASPBERRY/metern
