Piedinatura e numerazione GPIO
Di seguito due immagini che mostrano la piedinatura dell’header presente sul raspberry. Le immagini che seguono si riferiscono al modello B+. Di recente è uscito anche il Raspberry 2 ma la piedinatura rimane sempre la stessa.

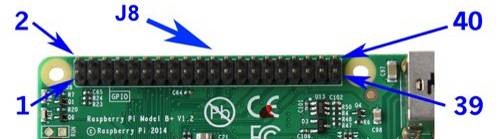

Numerazione fisica dell’header, serve per identificare un pin sull’header

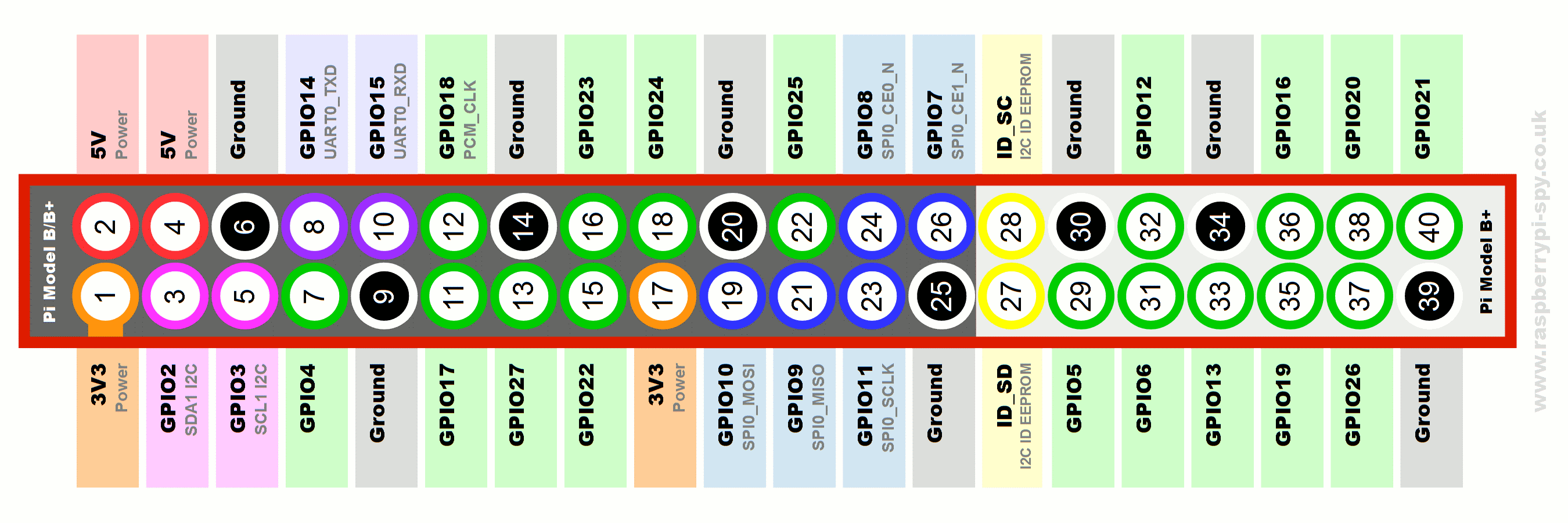

Piedinatura completa, elenca numero fisico (nel cerchio) funzione e nome del pin

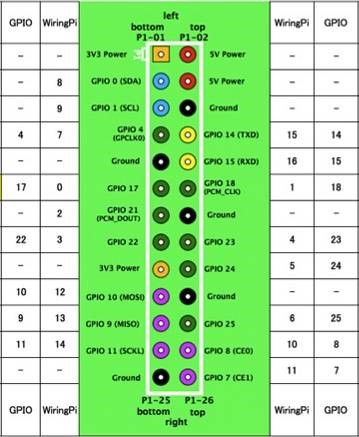

Qui in basso troviamo inoltre indicata anche la numerazione secondo lo standard WiringPi, utilizzata abbastanza spesso.
