EASTRON SDM230modbus

7 febbraio 2022

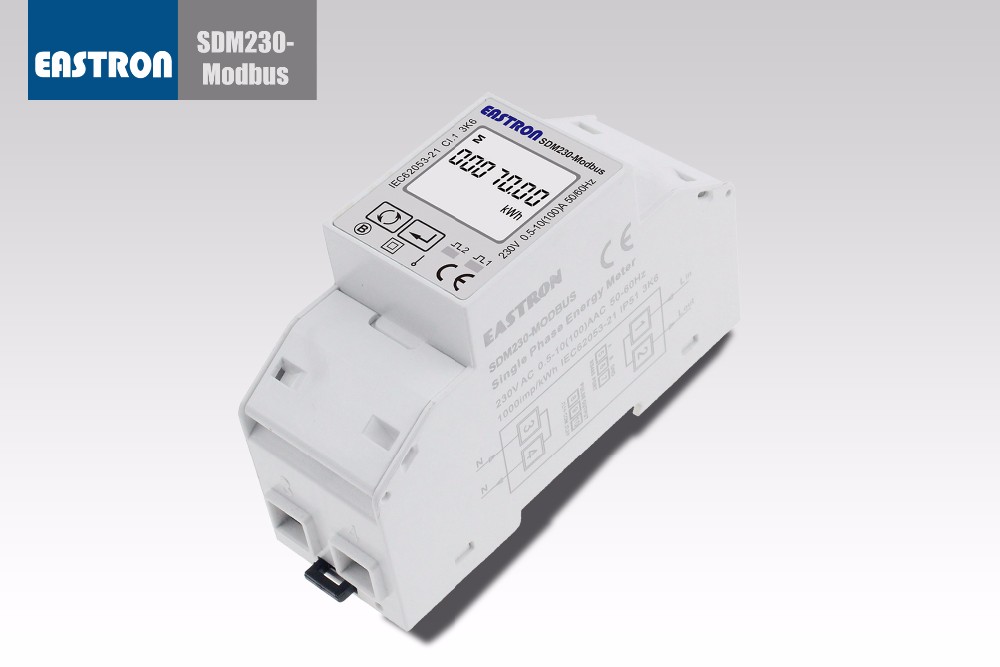

Contatore EASTRON SDM230 Modbus

Il contatore SDM230 MODBUS è un analizzatore di energia monofase avanzato con integrato due pulsanti di configurazione ed un ampio display LCD retroilluminato per la visualizzazione dei dati.

Custodia per montaggio su barra DIN, grado di protezione IP51. Connessione diretta fino a 100A.

Lo strumento è inoltre dotato di due uscite ad impulsi per la misura dell’energia e di una porta di uscita RS485 (ModBus RTU) per comunicazione remota.

E’ l’evoluzione dell’SDM220 modbus, con cui è perfettamente compatibile, ma con alcuni miglioramenti e funzionalità aggiuntive.



  • Ampio Display LCD retroilluminato, con lettura in orizzontale
  • Larghezza 36 mm (2 Moduli DIN)
  • CE approved
  • Modbus RTU (seriale RS485)
  • Supporta fino a 100A
  • 2 uscite ad impulsi
  • Grandezze misurabili kWh,V,A,PF,Hz,kW,etc
  • Lettura bidirezionale (misura separatamente l’energia totale, importata ed esportata)
  • Dispone di due contatori per l’energia (attiva e reattiva) RESETTABILI
  • Presenza di due pulsanti che permettono la modifica dei parametri di configurazione (non solo tramite software)
  • Sezione massima morsetti di collegamento: 25mmq
CARATTERISTICHE TECNICHE



  • Tensione nominale (Un)                             230V AC
  • Tensione di funzionamento                       176 – 276V AC
  • Capacità di isolamento
  • -AC Voltage Withstand                                4KV per minuto
  • -Impulse Voltage Withstand                      6KV-1.2µS waveform
  • Corrente base (Ib)                                         10A
  • Minima corrente nominale (Imin)           0,5A
  • Massima corrente nominale  (Imax)      100A
  • Range corrente di lavoro                             0.4%Ib – Imax  >> (0.04 – 100)A
  • Sovracorrente tollerata                                30 volte Imax per 10ms
  • Frequenza di funzionamento                    50Hz
  • Consumo interno dispositivo                    ≤2W / 10VA
  • Uscite ad impulsi                                            1 fissa a 1000 imp/kWh + 1 uscita programmabile
  • Porta di comunicazione                                 RS485
  • Protocollo di comunicazione                      Modbus RTU con CRC 16 bit
  • Velocità                                                            1200, 2400 (default), 4800, 9600
  • Indirizzi                                                            1 – 247 (1 default – impostabile via software)
  • Apparecchi per bus                                       Max 32 contatori per bus
  • Lunghezza bus                                               Max 1000m
  • Parità                                                               Even, Odd, Nessuna
  • Bit di stop                                                        1
  • Bits dati                                                           8
  • Colore                                                              Bianco
Prezzo: 44,00€
Potete acquistare questo contatore semplicemente cliccando sul pulsante seguente


Spese di spedizione: 8,00€  fisse
