EASTRON SDM120modbus

20 agosto 2018

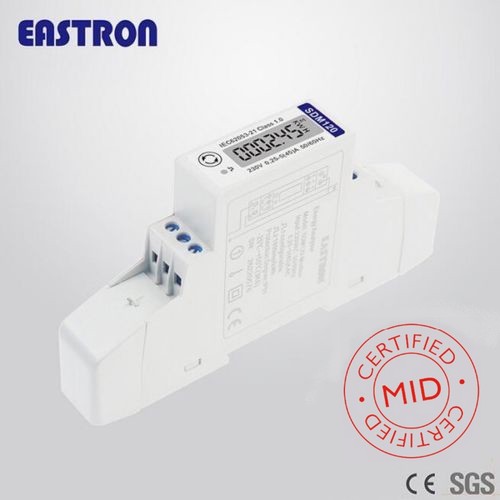

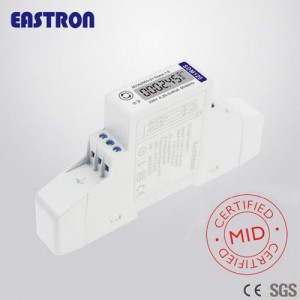

Contatore EASTRON SDM120 Modbus (SDM120C)

CERTIFICATO MID

Il contatore SDM120 modbus (in precedenza identificato come SDM120C) è un analizzatore di energia monofase avanzato con integrato un pulsante di configurazione e display LCD per la visualizzazione dei dati.

Custodia per montaggio su barra DIN, grado di protezione IP51. Connessione diretta fino a 45A.

Lo strumento è inoltre dotato di due uscite ad impulsi per la misura dell’energia e di una porta di uscita RS485 (ModBus) per comunicazione remota.



  • Display LCD
  • Larghezza 17.5mm (1 Modulo DIN)
  • CE approved IEC62053-21
  • Modbus RTU (seriale RS485)
  • Supporta fino a 45A
  • 2 uscite ad impulsi (una fissa a 1000imp/kWh ed una programmabile a 1000-100-10-1 imp/kWh)
  • Grandezze misurabili kWh,V,A,PF,Hz,kW,etc
  • Lettura bidirezionale (misura separatamente l’energia totale, importata ed esportata)
  • Sezione massima morsetti di collegamento: 6mmq
  • CERTIFICAZIONE MID (attenzione questo contatore è certificato secondo la direttiva MID )
CARATTERISTICHE TECNICHE



  • Tensione nominale (Un)              230V AC
  • Tensione di funzionamento       176 – 276V AC
  • Capacità di isolamento
  • -AC Voltage Withstand                4KV per minuto
  • -Impulse Voltage Withstand      6KV-1.2µS waveform
  • Corrente Base (Ib)                         5A
  • Massima corrente nominale (Imax)       45A
  • Range corrente di lavoro             0.4% Ib – Imax
  • Sovracorrente tollerata                20 volte Imax per 10ms
  • Frequenza di funzionamento     50-60Hz
  • Consumo interno dispositivo     ≤2W / 10VA
  • Uscite ad impulsi                           1 fissa a 1000 imp/kWh + 1 uscita programmabile
  • Porta di comunicazione               RS485
  • Protocollo di comunicazione      Modbus RTU con CRC 16 bit
  • Velocità                                           1200, 2400 (default), 4800, 9600
  • Indirizzi                                           1 – 247 (1 default – impostabile via software)
  • Apparecchi per bus                       Max 32 contatori per bus
  • Lunghezza bus                               Max 1000m
  • Parità                                               Even (default), Odd, Nessuna
  • Bit di stop                                        1
  • Bits dati                                           8


VERSIONE MID



Questo contatore è certificato secondo la direttiva MID per gli strumenti di misura

Le versioni normalmente disponibili in rete non sono certificate MID !!

Prezzo: 28,00€
Potete acquistare questo contatore semplicemente cliccando sul pulsante seguente


Spese di spedizione: 8,00€  fisse
